一、設備概述

　　調直切斷機是用來將鐵絲、鋼絲、鋁絲、銅絲等金屬線材調直并等長分切的機械設備。調直切斷機由調直機構、送料機構、輪切機構組成。該機器能實現無痕調直、自動送料測長度、跟隨切斷等功能，廣泛應用于五金、機械、電氣、儀表、建筑等行業。

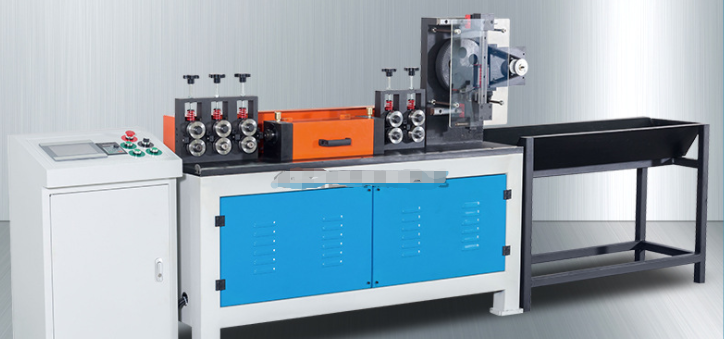

                                                        圖1 調直切斷機

                                                   圖2 KEWEI智能伺服控制系統

　　二、工藝要求

　　調直切斷機控制系統使用雙伺服方案，一臺送料伺服，一臺飛剪伺服。飛剪伺服使用電子凸輪跟隨物料編碼器飛剪切割物料。系統可完成高速高精度調直切斷物料。只需要在觸摸屏上設置需要的長度和速度，系統即可進行自動送料、調直、切斷，還可以控制放線架、收線架等動作。全數字化控制，操作方便，安全可靠。

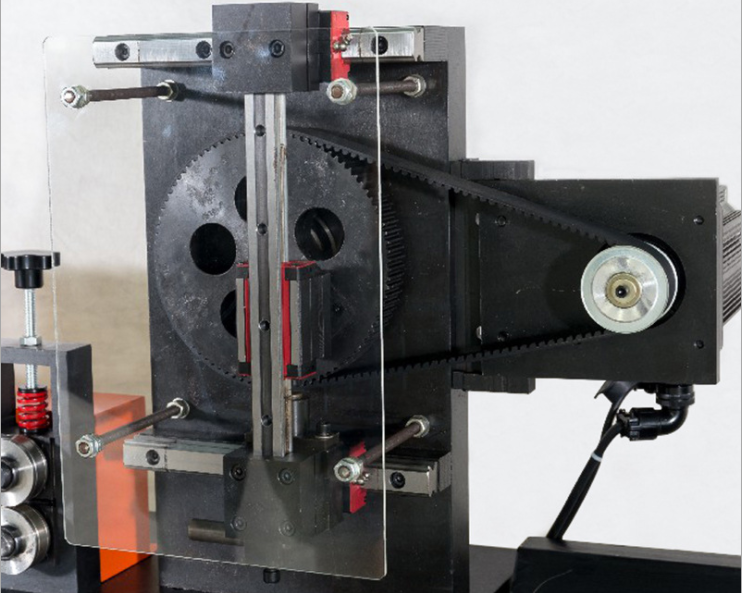

                                                               圖3 飛輪切刀

　　三、控制系統

　　科威調直切斷機系統由科威觸摸屏、兩臺科威MPS智能伺服組成。該系統的飛剪伺服可跟隨外部物料編碼器，也可直接跟隨送料電機，使用電子凸輪對物料進行等長分切。整個系統極為簡便，穩定性高。用戶能在最短的時間內掌握其全部功能，提高生產效率。KEWEI調直切斷機控制系統如下圖所示：

                             圖4 KEWEI科威系統方案

　　四、功能介紹

　　用戶使物料依次穿過送料輪、調直輪、送料輪、編碼器輪、切刀喇叭口。準備就緒后，打開系統，進入到觸摸屏的“自動畫面”，該畫面為用戶主要使用畫面，常用參數及監控數據均在其中顯示，還可方便地修改送料速度、送料長度。用戶點擊“復位”，待切刀復位后，點擊“啟動”，系統就會按照設定參數生產。

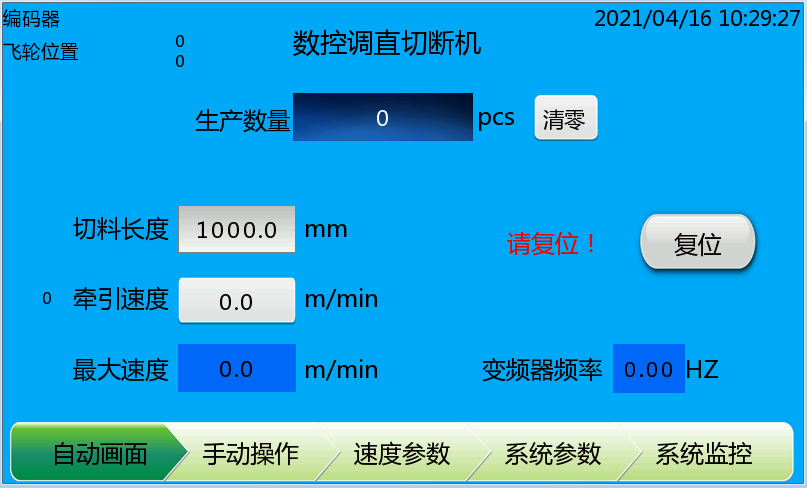

                                                       圖5 KEWEI科威觸摸屏畫面

　　五、系統優勢

　　傳統調直切斷機采用機械來分切物料，通過控制調整機械來控制切料長度，操作麻煩，修改長度困難，安全系數低，適合單一長度批量生產。

　　科威MPS智能伺服集伺服驅動、PLC控制、運動控制于一體的驅控產品，為調直切斷機提供了飛輪剪切的優秀控制方案，提高了人機可交互性、系統可靠性、精度一致性、操作便攜性，顯著提升生產效率。便捷的安裝，低廉的成本，適用于市面上各種調直切斷控制系統。

　　六、總結

　　如今，控制系統越來越趨于電子化、數字化、集成化。市場上也越來越需要更加精簡與高效的控制產品，科威MPS智能伺服應運而生，以高端集成技術以及穩定快速的處理性能被廣大用戶所接受。科威智能伺服集成伺服驅動、PLC控制、運動控制器于一體的先進理念，非常適用于調直切斷機的電子凸輪運動，能發揮其明顯優勢。
